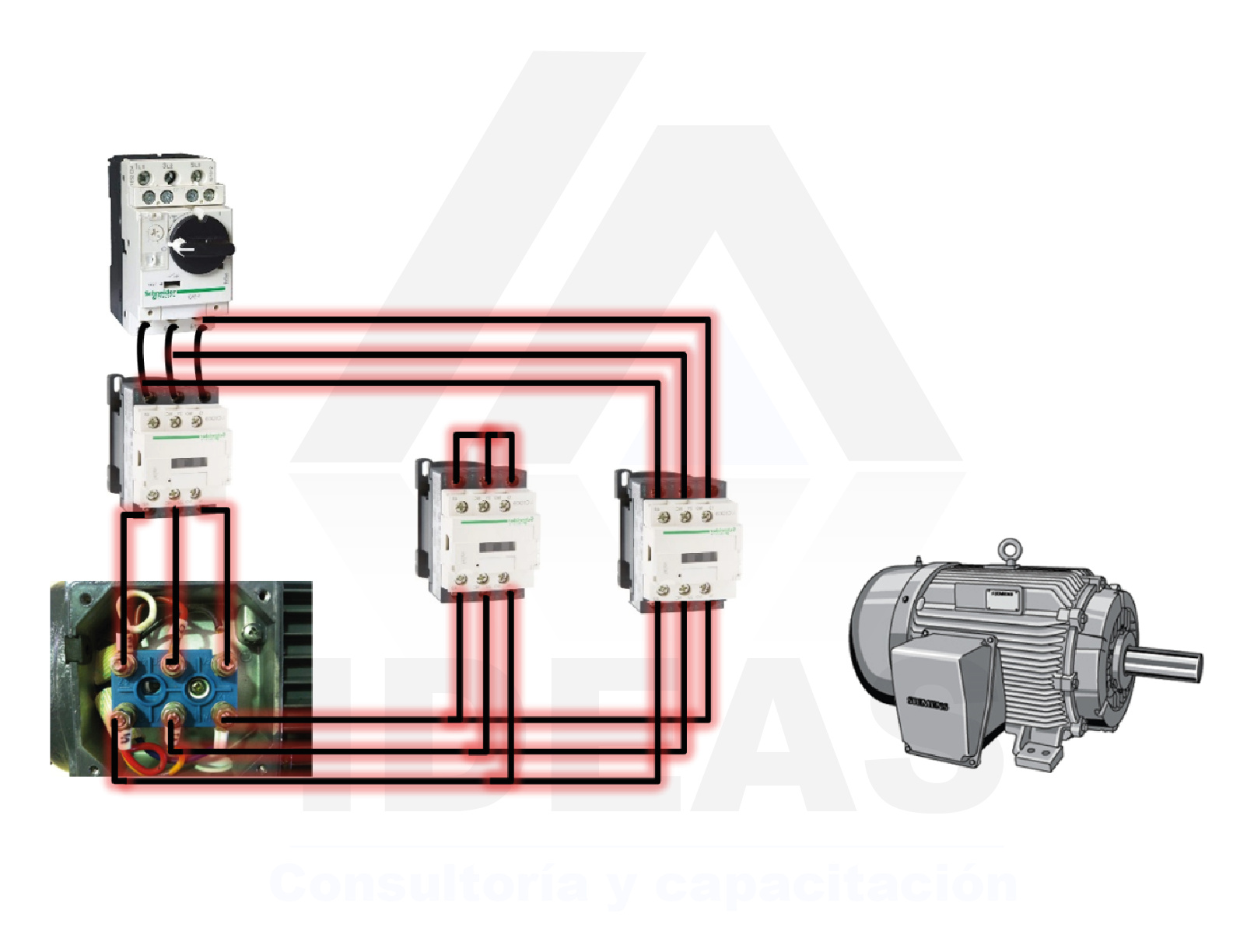

Diseñe un circuito de control para un arranque de motor estrella triangulo o estrella-delta.

Funcionamiento.- Al pulsar marcha (S1Q=%I0.1) se acciona inmediatamente tanto el contactor principal (K1M=%Q0.0), el temporizador con retardo a la conexión (K4T=T39)  y el contactor estrella (K2M=%Q0.1), transcurrido un tiempo de 5 [seg] los contactos del temporizador cambian de estado por tanto se desenergiza el contactor estrella (K2M=%Q0.1) y se energiza el contactor delta (K3M=%Q0.2), se debe notar que el contactor principal (K1M=%Q0.0), no se desnergiza. Al pulsar parada (S0Q=%I0.0) todos los contactores deberán desenergizarse. También debemos tomar en cuenta el circuito de protección contra corto circuitos y sobrecargas del motor (QM1=%I0.7).

Materiales necesarios:

• PLC M221CE16R
• 1 pulsadores NA
• 1 pulsador NC
• 1 kit de Arranque motor (Protección motor + 3 contactores)
• Cables de conexión
• Desarmadores
• Computador con Machine Expert Basic

Resolución:
